電機用電刷運行性能試驗方法

1 范圍
本標準規定了電機用電刷在短路換向器上作運行性能試驗的方法一一測定電刷的一對電刷總電壓降、摩擦系數和50小時的磨損值。
本標準適用于一般電機用電刷，但不適用于小功率電機用電刷和直接壓入法迄接銅石墨電刷，以及另有運行性能試驗方法的其它電刷。
2 引用標準
下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。在標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準版本的可能性。
GB/T 2900. 7一1996 電工術語電炭
GB/T 8170-1987 數值修約規則
JB/T 2623一1994 電機用電刷尺寸與結構型式
JB/T 4003-2001 電機用電刷

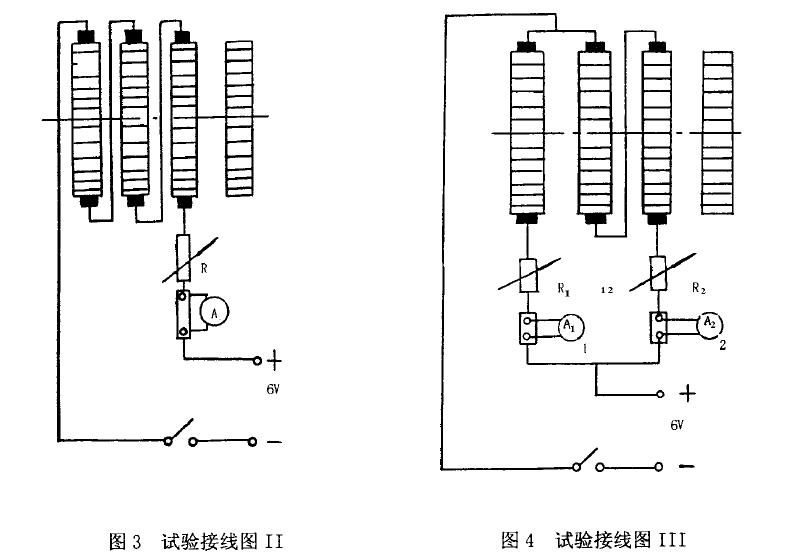

3 試驗原理及接線圖
3. 1 試驗原理

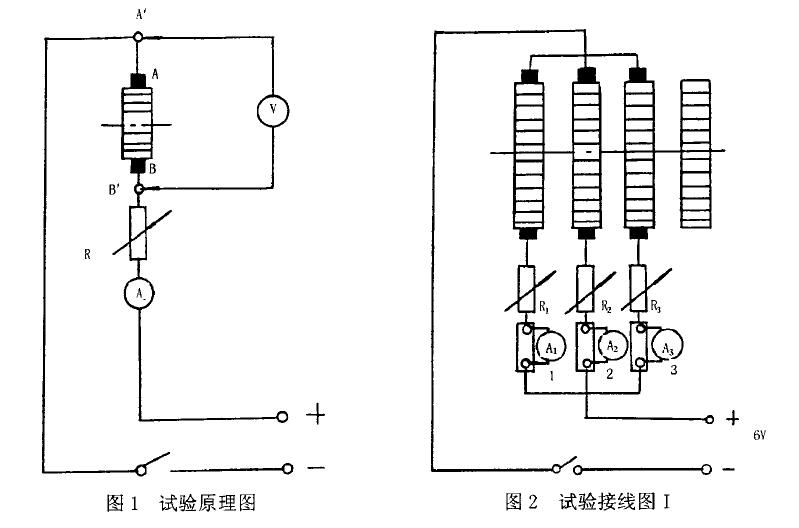

原理圖見圖10 啟動拖動電機，使短路換向器以恒速運轉。在與短路換向器表面接觸的電刷A 、B兩端施加并調節好規定的直流電源。在運行中測量A' B' 端，即一對電刷總電壓降:在試驗結束前用測力計測量作用于短路換問器表面切線方向的摩擦力，用公式計算出摩擦系數(機械法)或用儀表分別測量拖動電機的負載和空載功率，用公式計算出摩擦系數(功率損耗法):用試驗前后的電刷徑向長度算出其差值即為50 小時電刷的磨損值。
4 試驗裝置及主要儀器儀表
4. 1 控制短路換向器運轉的拖動電源一套。
4. 2 短路換向器裝置，包括:
a) 短路換向器:直徑300mrn 士15mm ，靜態偏擺不超過0.02mrn;
b) 直流電源: 6V~20V 的三相整流裝置負荷電源。
4. 3 測量裝置、儀器儀表規格和精度如下所示；
a) 轉速表: 40r/min~4800r/min;
b) 直流電壓表: (0~7. 5)V 和(O ~300)V 各一塊，精度0.5 級；
c) 直流電流表: (O~5) A ，精度O. 5 級；
d) 偏擺測定裝置；
e) 千分尺: (O~50) mm ，精度O.Olmm;
f) 電刷磨損測量裝置；
g) 測力計; (O~1500) g 或2000g 硅碼一套；



h) 干、溫溫度計。
c) 直流電流表: (O~5) A ，精度O. 5 級；
d) 偏擺測定裝置；
e) 千分尺: (O~50) mm ，精度O.Olmm;
f) 電刷磨損測量裝置；
g) 測力計; (O~1500) g 或2000g 硅碼一套
；
h) 干、溫溫度計其它試驗用儀表的精度不應低于1. 5 級。
